เฟิร์มแวร์ที่รองรับ v0.200 ／ อัปเดตล่าสุด 2026-07-15

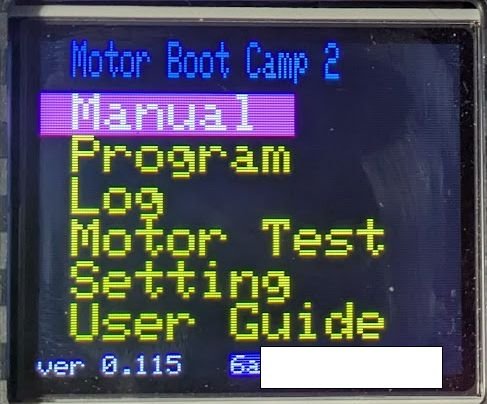

สรุปวิธีการใช้งานเมนูแต่ละรายการ การควบคุมทั้งหมดทำได้โดยใช้ปุ่มหมุน (Rotary Encoder) เพียงปุ่มเดียวบนตัวเครื่อง หมุน เพื่อเลื่อนรายการหรือเพิ่ม/ลดค่า และ กด เพื่อตกลงหรือสลับโหมดการเปลี่ยนค่า

---

1. การสั่งการด้วยตนเองในโหมด Manual

เมื่อเลือก “Manual” จากเมนู โปรแกรมหมายเลข 0 จะเริ่มทำงานทันที เนื่องจากโปรแกรมหมายเลข 0 ถูกตั้งค่าแรงดันไฟฟ้าเริ่มต้นไว้ที่ 0.0V คุณจึงต้องปรับแรงดันไฟฟ้าด้วยตนเองเพื่อให้มอเตอร์ทำงาน คุณสามารถเปลี่ยนทิศทางการหมุนและแรงดันไฟฟ้าได้ตลอดเวลา ซึ่งเหมาะสำหรับใช้ในกรณีที่ต้องการทดสอบหมุนมอเตอร์ในเบื้องต้น

2. สร้าง แก้ไข และรันโปรแกรม

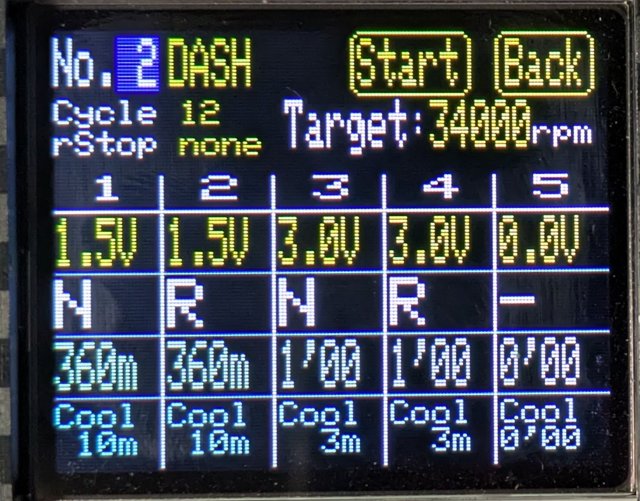

เมื่อเลือก “Program” จะเข้าสู่หน้าจอเปลี่ยนโปรแกรม ซึ่งเป็นหน้าจอสำหรับตั้งค่าขั้นตอน (โปรแกรม) ในการรันอินมอเตอร์และสั่งรันโปรแกรมนั้นๆ

แนวคิดของโปรแกรม
1 “โปรแกรม” จะประกอบด้วย 5 “ขั้นตอน” (Step) โดยในแต่ละขั้นตอนคุณสามารถตั้งค่า แรงดันไฟฟ้า, ทิศทางการหมุน, เวลาทำงาน และเวลาคูลดาวน์ ได้ เมื่อเริ่มทำงาน เครื่องจะรันตั้งแต่ขั้นตอนที่ 1 ไปจนถึงขั้นตอนที่ 5 ตามลำดับ สำหรับกลไกการ “ทำซ้ำ (Cycle)” เพื่อรันซ้ำหากยังไม่ถึงรอบความเร็วที่เป้าหมาย กรุณาดูที่ เรียนรู้การรันอิน

รายการ	เนื้อหา
หมายเลขโปรแกรม	เลือกโปรแกรมที่จะแก้ไขหรือรัน (สามารถบันทึกได้ 50 โปรแกรม ตั้งแต่ No.1 ถึง 50 ส่วน No.0 ใช้สำหรับการรันแบบ Manual เท่านั้น)
ชื่อโปรแกรม	สูงสุด 4 ตัวอักษร (ตัวเลขและตัวอักษรภาษาอังกฤษ 0-9, A-Z)
Cycle	จำนวนรอบสูงสุดที่ต้องการทำซ้ำในการรันอิน
rStop	ขีดจำกัดสูงสุดของรอบหมุนสะสม (ขีดจำกัดรอบหมุน) เมื่อถึงค่าที่ตั้งไว้ การรันอินจะสิ้นสุดลงทันทีโดยไม่คำนึงถึงความเร็วรอบเป้าหมายหรือจำนวนรอบที่กำหนด หากตั้งเป็น “none” จะเป็นการปิดใช้งานส่วนนี้
Target	เป้าหมายรอบหมุน ตั้งค่าได้ตั้งแต่ 0 ถึง 99000 rpm โดยปรับได้ทีละ 1000 rpm หากตั้งเป็น 0 rpm จะทำงานจนครบจำนวนรอบสูงสุด (Max Cycle) โดยไม่มีการตัดสินการเติมน้ำยา (Okawari)
แรงดันไฟฟ้าที่กำหนด	แรงดันไฟฟ้าที่จ่ายให้กับมอเตอร์ในแต่ละขั้นตอน กำหนดได้ตั้งแต่ 0.0V ถึง 9.0V โดยปรับได้ทีละ 0.1V (โปรดทราบว่าขีดจำกัดแรงดันไฟฟ้าสูงสุดในหน้าจอการตั้งค่าจะมีความสำคัญเหนือกว่า)
ทิศทางการหมุน	N (หมุนตามเข็ม) / R (หมุนทวนเข็ม) / NP (พัลส์หมุนตามเข็ม) / RP (พัลส์หมุนทวนเข็ม) / − (ข้ามขั้นตอนดังกล่าว)
เวลาทำงาน	0 วินาที ถึง 960 นาที (16 ชั่วโมง) โดยจะเพิ่มหรือลดทีละวินาทีจนถึง 2 นาที 50 วินาที และหลังจากนั้นจะเพิ่มหรือลดทีละนาที
เวลาคูลดาวน์ (Cooling Time)	ระยะเวลาสำหรับพักมอเตอร์หลังจากสิ้นสุดเวลาทำงาน วิธีการตั้งค่าเหมือนกับเวลาทำงาน

กด Start เพื่อเริ่มโปรแกรมที่แสดงอยู่ปัจจุบัน (พร้อมบันทึกการเปลี่ยนแปลง) หรือกด Back เพื่อกลับไปยังเมนู (การเปลี่ยนแปลงจะถูกบันทึกเช่นกัน) หากมีการแก้ไขโปรแกรมอื่นที่ไม่ได้แสดงอยู่บนหน้าจอ การแก้ไขเหล่านั้นจะถูกบันทึกรวมกันทั้งหมด

ตัวอย่างโปรแกรมแยกตามประเภทมอเตอร์
การรันอินมอเตอร์ตระกูล Dash จะช่วยให้วางแผนได้ง่ายขึ้นหากแบ่งออกเป็น 2 ขั้นตอน คือ “เฟสตรวจสอบผลลัพธ์” → “เฟสรันอิน” เริ่มจากรันมอเตอร์ที่ 3.0V ทั้งเดินหน้าและถอยหลังอย่างละ 1 นาทีเพื่อตรวจสอบความเร็วรอบปัจจุบัน จากนั้นรันด้วยแรงดันไฟต่ำทั้งเดินหน้าและถอยหลังอย่างละ 1 ชั่วโมงเพื่อรันอินแปรงถ่าน ต่อไปนี้คือตัวอย่างโปรแกรมตามแนวคิดดังกล่าว (Cycle 20 ／ rStop 15.0M ／ ตัดสินด้วยความเร็วรอบ Target)

ขั้นตอน	เนื้อหา
1	3.0V ・ เดินหน้า ・ 1 นาที ・ พักคูลดาวน์ 5 นาที (เฟสตรวจสอบผลลัพธ์)
2	3.0V ・ หมุนย้อนกลับ ・ 1 นาที (ขั้นตอนตรวจสอบผลลัพธ์)
3	แรงดันไฟฟ้าสำหรับรันอิน (ตามตารางด้านล่าง) ・ หมุนไปข้างหน้า ・ 1 ชั่วโมง
4	แรงดันไฟฟ้าสำหรับรันอิน (ตามตารางด้านล่าง) ・ หมุนย้อนกลับ ・ 1 ชั่วโมง ・ พักคูลดาวน์ 5 นาที
5	ไม่ได้ใช้งาน (OFF)

มอเตอร์	แรงดันไฟฟ้าสำหรับรันอิน (Step3/4)	รอบการหมุนเป้าหมาย (Target)	ลิงก์สำหรับแชร์
Mach-Dash	1.2V	38,000 รอบต่อนาที	เปิด
Hyper-Dash	1.5V	33,000 รอบต่อนาที	เปิด
พาวเวอร์แดช	1.2V	35,000 รอบต่อนาที	เปิด
สปรินต์แดช	1.1V	38,000 รอบต่อนาที	เปิด

เคล็ดลับ
แรงดันไฟฟ้าที่ใช้ในการรันอินมอเตอร์ตระกูล Dash ควรยึดเกณฑ์ แรงดันไฟฟ้าที่ทำให้มอเตอร์หมุนได้ประมาณ 10,000 rpm เพื่อให้ง่ายต่อการรับมือกับความแตกต่างของมอเตอร์แต่ละตัว ค่าในตารางด้านบนเป็นเพียงค่าโดยประมาณเท่านั้น โปรดปรับเปลี่ยนตามความเร็วรอบของมอเตอร์ที่คุณมีอยู่

มอเตอร์ตระกูล Tune-up นั้นสึกหรอได้ง่าย ดังนั้นการรันอินเพียงประมาณ 5 นาทีด้วยแรงดันไฟ 3.0V ก็เพียงพอแล้ว คุณสามารถตั้งค่าแบบง่ายๆ โดยใช้แรงดันไฟ 3.0V ต่อเนื่องไปเลยโดยไม่ต้องแยกความแตกต่างระหว่างช่วงรันอินและช่วงตรวจสอบผลลัพธ์ก็ได้

ลิงก์ “เปิด” ในตารางด้านบนจะเปิดเครื่องมือ PC ด้านล่าง (MBC2 Program Editor) พร้อมลิงก์ที่แชร์ไว้ ซึ่งคุณสามารถตรวจสอบเนื้อหาและเขียนลงใน MBC2 ได้ สำหรับความเป็นมาของแนวคิดนี้ โปรดดูที่ เรียนรู้การรันอิน > เปลี่ยนวิธีการรันอินระหว่างแปรงถ่านทองแดงและแปรงถ่านคาร์บอน

หมายเหตุ
เมื่อเปิดลิงก์แชร์ จะมีการแจ้งเตือนปรากฏขึ้นว่า "เวลาดำเนินการทั้งหมดคือ ◯ ชั่วโมง ซึ่งมากกว่า 24 ชั่วโมง" นี่คือการประมาณการในกรณีที่มีการทำซ้ำจนครบขีดจำกัดสูงสุดของ Cycle (จำนวนรอบสูงสุด) = 20 รอบ ในตัวอย่างข้างต้น เนื่องจากมีการตั้งค่า Target ไว้ค่อนข้างสูง ในหลายกรณีการทำงานจะสิ้นสุดลงเมื่อถึง rStop (ขีดจำกัดการหมุน) หรือเมื่อ Cycle ครบ 20 รอบ หากหยุดที่ rStop ก่อน เวลาจะสั้นกว่านี้ แต่ไม่ว่าในกรณีใด ก็จะเป็นการเบิร์นอิน (Break-in) ที่ใช้เวลานาน

แก้ไขด้วยเครื่องมือ PC (Web Serial)
แทนที่จะแก้ไขทีละรายการด้วยปุ่มหมุนบนตัวเครื่อง คุณสามารถใช้ MBC2 Program Editor สำหรับ PC เพื่อตรวจสอบและแก้ไขโปรแกรมทั้ง 50 รายการพร้อมกันได้ โดยเชื่อมต่อกับ MBC2 ผ่านสาย USB

หมายเหตุ 2
ใช้งานได้บน PC เท่านั้น ไม่สามารถใช้งานบนสมาร์ทโฟนหรือแท็บเล็ตได้
นอกจากนี้ เนื่องจากเครื่องมือนี้ใช้กลไกที่เรียกว่า Web Serial API จึงแนะนำให้ใช้ Google Chrome โดยจะทำงานได้เฉพาะบนเบราว์เซอร์ตระกูล Chromium เช่น Chrome หรือ Edge เท่านั้น และไม่สามารถใช้งานบน Safari และ Firefox ได้ หากคุณใช้ Mac โปรดติดตั้งและใช้งานผ่าน Chrome แทน Safari

• อ่านโปรแกรมทั้งหมด: ดึงข้อมูลเนื้อหาหมายเลข 1-50 ทั้งหมดในครั้งเดียว และแสดงรายการ (ชื่อ, รอบการทำงาน, ขีดจำกัดการหมุน, rpm เป้าหมาย, แรงดันไฟฟ้า/ทิศทาง ของแต่ละขั้นตอน)
• แก้ไข: แก้ไขชื่อโปรแกรม, Cycle, rStop, Target และ 5 ขั้นตอน (แรงดันไฟฟ้า, ทิศทาง, เวลาทำงาน, เวลาคูลดาวน์) ของโปรแกรมที่เลือกจากรายการบนหน้าจอ
• เขียนข้อมูล: คลิก “เริ่มการเขียน” เพื่อสะท้อนข้อมูลลงใน RAM ของ MBC2 และบันทึกลงใน EEPROM ต่อเนื่องกัน (ข้อมูลจะยังคงอยู่แม้ปิดเครื่อง)
• คัดลอก: คัดลอกเนื้อหาของโปรแกรมหนึ่งไปยังอีกหมายเลขหนึ่งโดยตรง
• ลิงก์แชร์: แปลงโปรแกรมที่กำลังแก้ไขให้เป็น URL เพียงลิงก์เดียวเพื่อแชร์กับผู้อื่น ผู้รับสามารถเปิดลิงก์เพื่อตรวจสอบเนื้อหา เลือกหมายเลขปลายทางที่จะบันทึก และทำการเขียนข้อมูล (จะมีการแสดงคำเตือนหากมีการตั้งค่าแรงดันไฟฟ้าเกิน 3.0V หรือใช้เวลา Run-in นานกว่า 24 ชั่วโมง)

เคล็ดลับ
หากการอ่านโปรแกรมช้าผิดปกติ โปรดเชื่อมต่อใหม่อีกครั้ง ในบางกรณีการอ่านข้อมูลอาจใช้เวลานานกว่าปกติ หากเกิดเหตุการณ์เช่นนี้ ให้กดปุ่ม "ตัดการเชื่อมต่อ" หนึ่งครั้ง แล้วทำการเชื่อมต่อใหม่อีกครั้งเพื่อให้อ่านรายการโปรแกรมได้อย่างรวดเร็ว

หมายเหตุ 3
โปรแกรมที่ได้รับผ่านลิงก์แชร์ กรุณาตรวจสอบเนื้อหา (แรงดันไฟฟ้า/เวลา) ให้แน่ใจก่อนทำการเขียนโปรแกรม หากรันโปรแกรมที่ผู้อื่นสร้างขึ้นโดยตรง อาจมีการตั้งค่าแรงดันไฟฟ้าที่สูงกว่าหรือใช้เวลานานกว่าที่คาดไว้

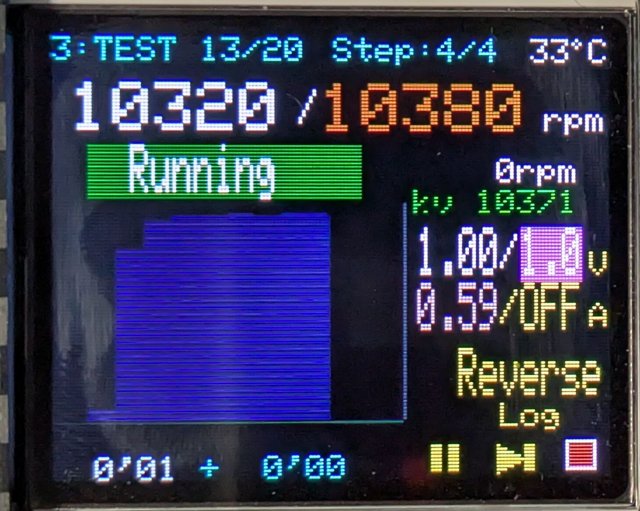

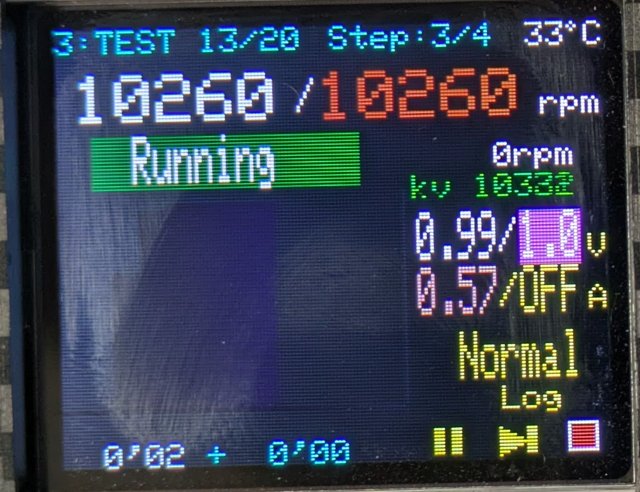

หน้าจอระหว่างการรันโปรแกรม

สามารถเปลี่ยนแรงดันไฟฟ้าหรือทิศทางการหมุนได้แม้ในขณะที่เครื่องกำลังทำงาน ช่วยให้ตอบสนองต่อสถานการณ์ต่างๆ ได้อย่างยืดหยุ่นและทันท่วงที ความหมายของการแสดงสถานะมีดังนี้

การแสดงผล	ความหมาย
Running	สถานะปกติ มอเตอร์หมุนด้วยแรงดันไฟฟ้าที่กำหนด
หยุดชั่วคราว	กำลังหยุดชั่วคราว (เวลายังคงดำเนินต่อไป)
กำลังระบายความร้อน	กำลังระบายความร้อน หยุดหมุนตามเวลาที่กำหนดไว้ในโปรแกรม
Over Heat	หยุดหมุนเนื่องจากอุณหภูมิสูงเกินไป จะเริ่มทำงานใหม่เมื่ออุณหภูมิลดลง
สิ้นสุดขั้นตอน	ขั้นตอนเสร็จสิ้นแล้ว
เสร็จสิ้น!	บรรลุความเร็วรอบเป้าหมาย หรือรันจนครบจำนวนรอบสูงสุดแล้ว สิ้นสุดการรันอิน
กระแสไฟเกิน (Over Current)	กระแสไฟฟ้าสูงเกินไป ระบบหยุดทำงานโดยอัตโนมัติเพื่อป้องกันความเสียหายหรือการเกิดไฟไหม้

การควบคุมที่ด้านล่างของหน้าจอ: หยุดชั่วคราว (เวลายังคงดำเนินต่อ) / ข้าม (ไปยังขั้นตอนถัดไป) / หยุดการทำงานและกลับสู่เมนู (ยกเลิกการทำงานทันที)

3. ตรวจสอบ Log และกราฟ

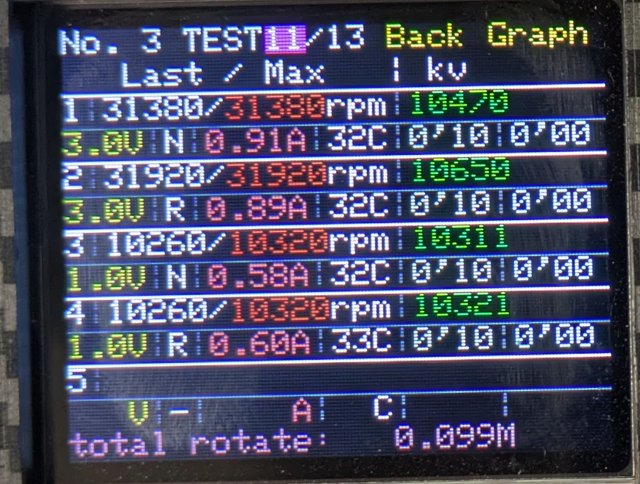

เมื่อเลือก “Log” คุณสามารถตรวจสอบผลการรันอินที่กำลังดำเนินการอยู่หรือที่เพิ่งเสร็จสิ้นไปได้ โดย Log จะบันทึกเฉพาะค่าสุดท้ายของแต่ละรอบ (Cycle) และแต่ละขั้นตอน (Step) เท่านั้น (เนื่องจากถือว่าค่าสุดท้ายของแต่ละขั้นตอนคือค่าที่แสดงผลลัพธ์ของการรันอินได้ชัดเจนที่สุด) ทั้งนี้ ขั้นตอนที่ถูกข้ามโดยการตั้งค่าทิศทางการหมุนเป็น “−” ในหน้าจอแก้ไขโปรแกรมจะไม่มีการบันทึก Log

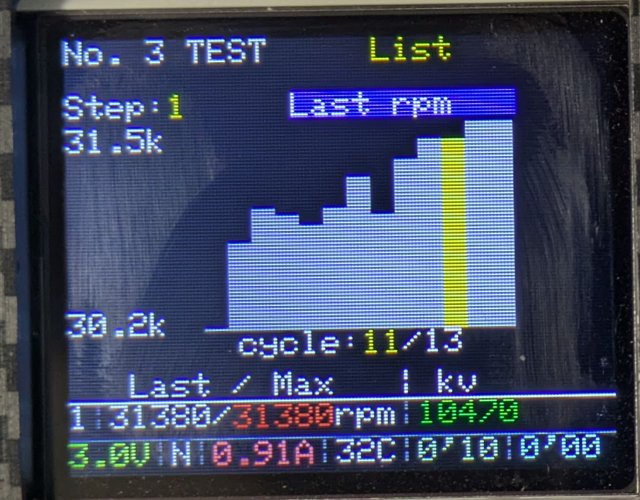

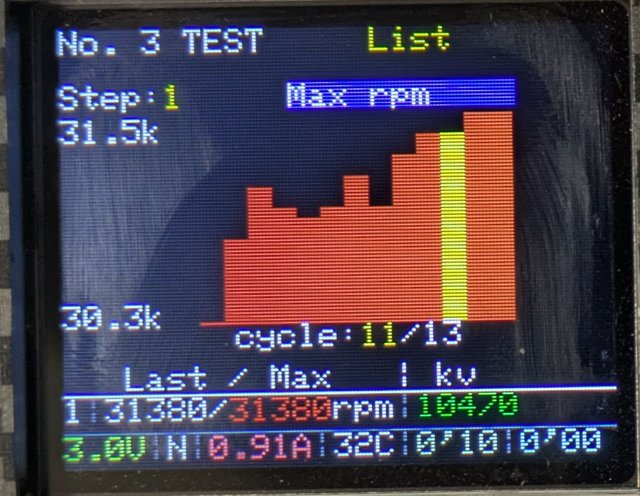

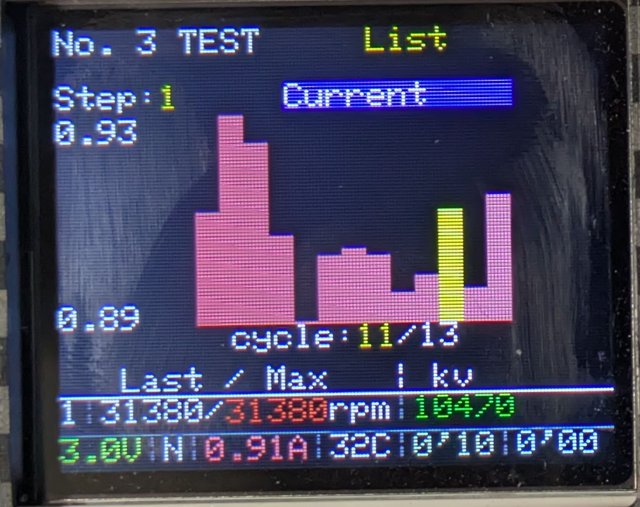

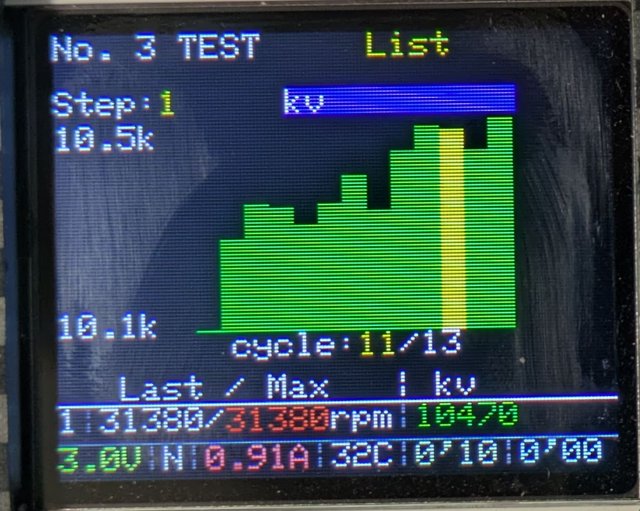

คุณสามารถสลับรูปแบบการแสดงผลได้ด้วยปุ่ม List／Graph ในการแสดงผลแบบกราฟ คุณสามารถตรวจสอบได้ว่าค่าตัวเลขของขั้นตอนที่เลือกมีการเปลี่ยนแปลงอย่างไรในแต่ละรอบไซเคิล

เคล็ดลับ
แม้จะเปลี่ยนจากหน้าจอการทำงานของโปรแกรมไปยังหน้าจอ Log แต่โปรแกรมจะยังคงทำงานต่อไปในพื้นหลังในขณะที่หน้าจอ Log กำลังแสดงผลอยู่

4. เมนู Motor Test

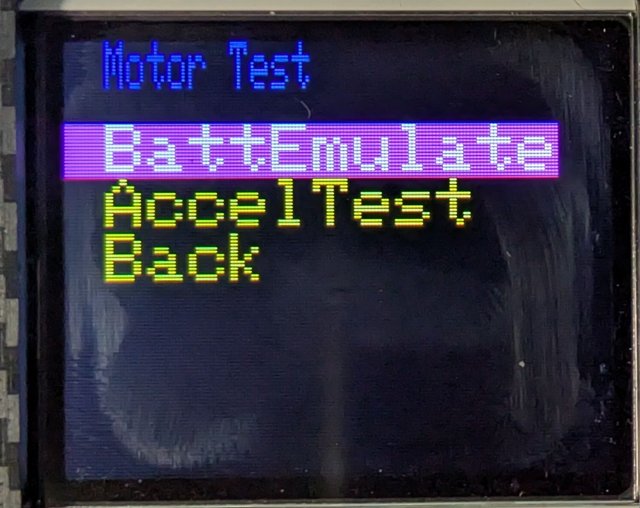

จากเมนู “Motor Test” คุณสามารถเข้าสู่การจำลองคุณลักษณะของแบตเตอรี่ (BattEmulate) และการวัดคุณลักษณะของโหลด (AccelTest) ได้

5. จำลองแบตเตอรี่ด้วย BattEmulate

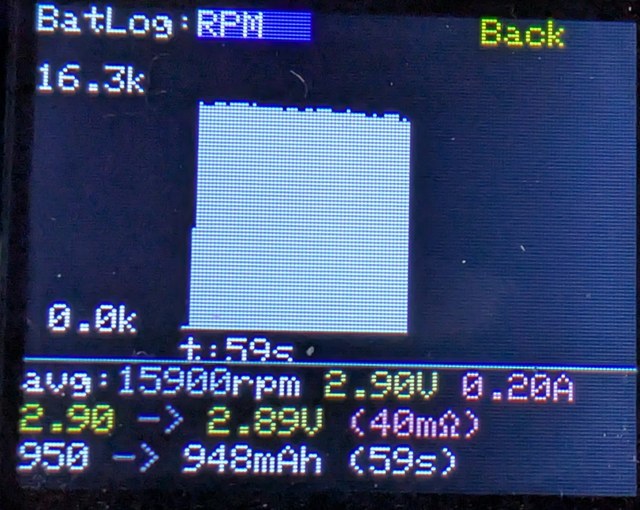

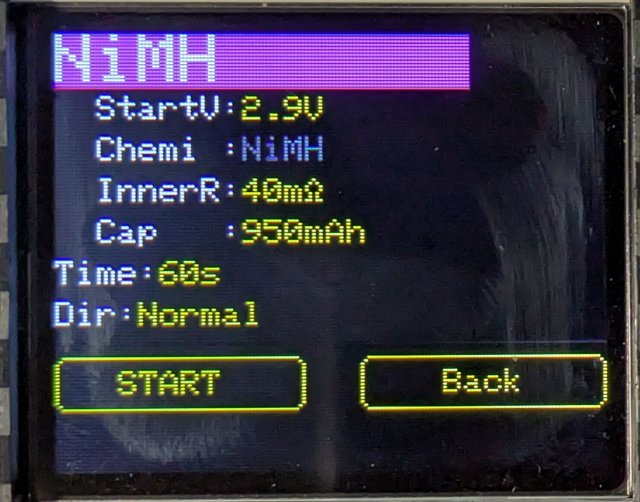

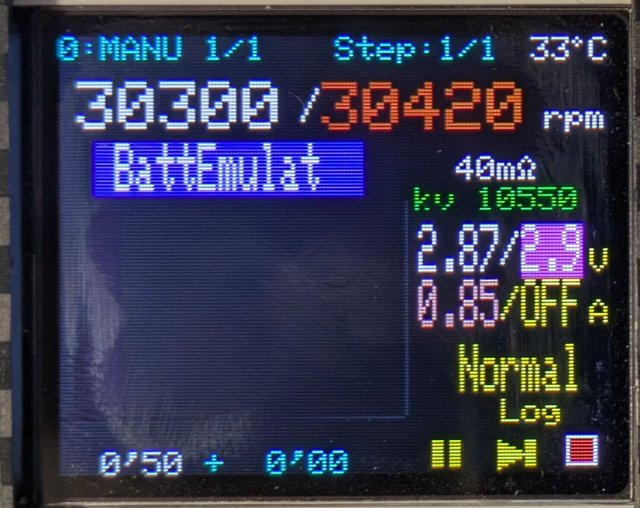

BattEmulate คือฟังก์ชันที่จ่ายกระแสไฟให้กับมอเตอร์โดยจำลองคุณลักษณะการคายประจุของแบตเตอรี่ที่ระบุ (แรงดันไฟฟ้าวงจรเปิด, ความต้านทานภายใน, ความจุ, และคุณลักษณะทางเคมี) ช่วยให้คุณสามารถตรวจสอบพฤติกรรมเมื่อใช้แบตเตอรี่นั้นๆ ได้โดยไม่ต้องเตรียมแบตเตอรี่จริง สำหรับรายละเอียดเกี่ยวกับหลักการทำงาน โปรดดูที่ เรียนรู้การรันอิน > ความต้านทานภายในของแบตเตอรี่และแรงดันไฟฟ้าที่ขั้ว

ค่าล่วงหน้าสำหรับแบตเตอรี่

ค่าล่วงหน้า	แรงดันไฟฟ้าเริ่มต้น	ความต้านทานภายใน	ความจุ	คุณสมบัติทางเคมี
NiMH	2.9V	40mΩ	950mAh	NiMH
Alkaline	3.2V	200mΩ	700mAh	Alkaline
PowerChamp	3.2V	200mΩ	720mAh	Alkaline
Panasonic	3.2V	150mΩ	850mAh	Alkaline
Custom	กำหนดเอง	ไม่บังคับ	ไม่บังคับ	สามารถเลือก NiMH／Alkaline ได้

ในพรีเซ็ตแต่ละแบบของ NiMH, Alkaline, PowerChamp และ Panasonic คุณสมบัติทางเคมี (Chemi) จะถูกกำหนดโดยอัตโนมัติและไม่สามารถเลือกได้ เฉพาะเมื่อเลือก Custom เท่านั้นที่คุณจะสามารถเลือกคุณสมบัติทางเคมีระหว่าง NiMH／Alkaline ได้ โดยการตั้งค่าที่กำหนดไว้จะถูกบันทึกโดยอัตโนมัติไม่ว่าจะกด Start หรือ Back

6. วัดคุณลักษณะของโหลดด้วย AccelTest

AccelTest คือฟังก์ชันที่ใช้ข้อมูลรอบการหมุนของมอเตอร์ แรงดันไฟฟ้า และข้อมูลภายในอื่นๆ ของ MBC2 เพื่อประมาณการรอบการหมุนเมื่อมีโหลด (ค่าคาดการณ์ของรอบการหมุนและกระแสไฟฟ้าตั้งแต่ไม่มีโหลดไปจนถึงโหลดสูง) สำหรับเบื้องหลังของแนวคิดนี้ โปรดอ้างอิงที่ เรียนรู้การรันอิน > ความสัมพันธ์ระหว่างโหลดและรอบการหมุน

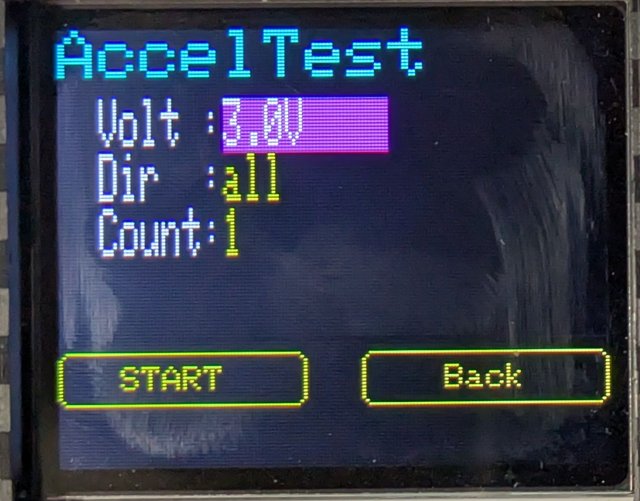

รายการ	เนื้อหา	ค่าเริ่มต้น
Volt	แรงดันไฟฟ้าที่ใช้ในการวัด (2.2〜4.8V)	3.0V
Dir	ทิศทางการหมุนที่ต้องการวัด all (ทั้งสองทิศทาง) / normal / reverse	ทั้งหมด
จำนวนครั้ง	จำนวนครั้งที่รัน (1-10)	1

เมื่อกด Start เพื่อเริ่มการวัด ระบบจะวัดรอบการหมุนเมื่อมีโหลดโดยอัตโนมัติ โดยใช้ข้อมูลต่างๆ เช่น รอบการหมุนของมอเตอร์ แรงดันไฟฟ้า และข้อมูลภายในอื่นๆ ของ MBC2 ในระหว่างการวัด แรงดันไฟฟ้าจะเปลี่ยนแปลงโดยอัตโนมัติ (มอเตอร์จะไม่หมุนด้วยแรงดันไฟฟ้าคงที่ตามที่ระบุไว้ในช่อง Volt)

หมายเหตุ
เนื่องจากสภาวะของมอเตอร์ การวัดผล และการคำนวณ AccelTest อาจใช้เวลามากกว่า 1 นาที ในขณะที่แอนิเมชันกำลังเคลื่อนไหวแสดงว่ากำลังอยู่ในระหว่างการวัดผล โปรดรอสักครู่

หมายเหตุ
หากมอเตอร์ไม่หมุนแม้จะจ่ายแรงดันไฟฟ้าตามที่กำหนดไว้ ระบบจะแสดงข้อความ **No rpm** และยกเลิกการวัดผล โปรดตรวจสอบการติดตั้งมอเตอร์ การสัมผัสของขั้วเทอร์มินอล และฝาครอบวัดรอบ (rpm)

หมายเหตุ
ในระหว่างการวัดผลยังคงสามารถใช้งานปุ่มหมุน (Dial) ได้ หากต้องการยกเลิกกลางคัน สามารถดำเนินการเพื่อหยุดการทำงานได้ตามปกติ

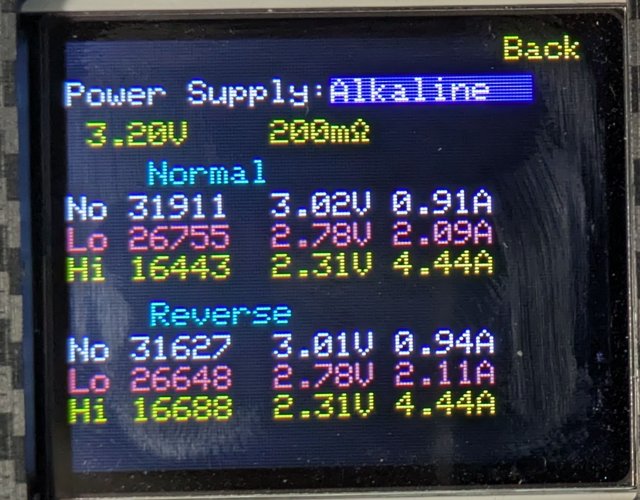

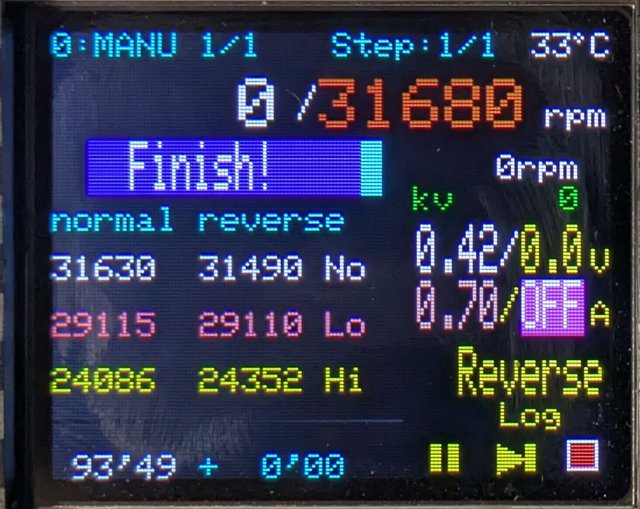

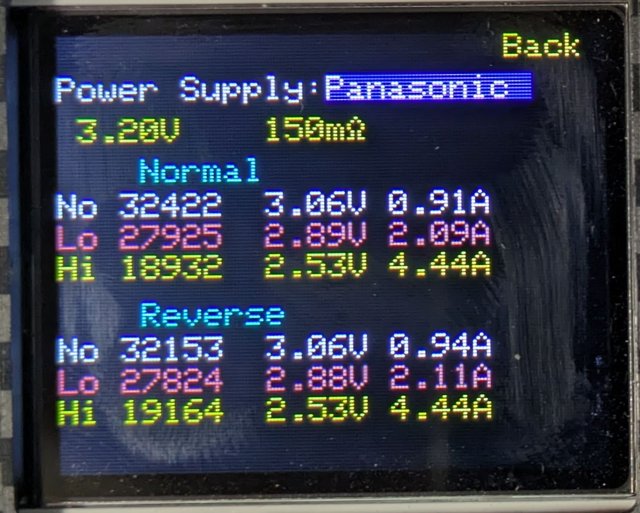

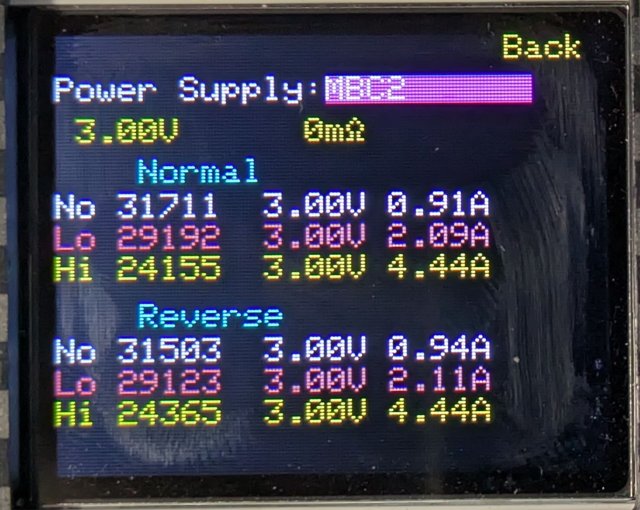

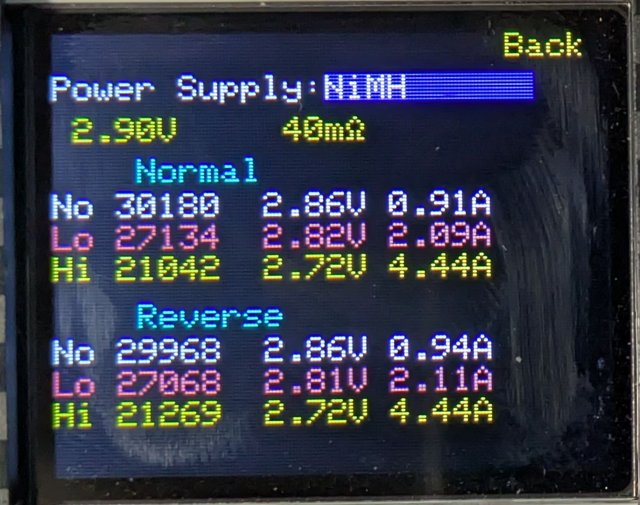

เมื่อการวัดเสร็จสิ้น หน้าจอผลลัพธ์จะเปิดขึ้นในลักษณะเดียวกับหน้าจอ Log คุณสามารถสลับแหล่งจ่ายไฟที่ต้องการได้ที่ Power Supply

Power Supply	เนื้อหา
MBC2	ใช้แรงดันไฟฟ้าที่กำหนดของ MBC2 โดยตรง (ความต้านทานภายใน 0mΩ)
NiMH / Alkaline / PowerChamp / Panasonic	สมมติการใช้แบตเตอรี่พรีเซ็ตแบบเดียวกับ BattEmulate

คุณสามารถแก้ไขและทดสอบแรงดันไฟฟ้าและความต้านทานภายในได้ทันที (การเปลี่ยนแปลงนี้จะไม่ถูกบันทึกลงใน ROM) โดยจะมีการแสดงค่ารอบการหมุน (RPM), แรงดันไฟฟ้าที่ขั้ว และกระแสไฟฟ้า ในระดับ No／Lo／Hi สำหรับทั้งการหมุนไปข้างหน้าและย้อนกลับ

หมายเหตุ
ผลลัพธ์จาก AccelTest เป็นเพียงค่าประมาณการเท่านั้น จึงจำเป็นต้องตรวจสอบด้วยการวิ่งจริง และประสบการณ์จากการวิ่งจริงนั่นเองที่จะช่วยให้เหล่านักแข่งมินิโฟร์วิล (Mini 4WD) พัฒนาฝีมือขึ้นได้

หมายเหตุ
ไม่สามารถเปิดหน้าจอ Log ได้ในขณะที่ AccelTest กำลังทำงาน (เพื่อป้องกันไม่ให้หน้าจอเปลี่ยนไปเป็นโหมด Manual ปกติในระหว่างการวัด) คุณสามารถตรวจสอบผลลัพธ์ได้จากปุ่ม Log หลังจากที่การวัดเสร็จสิ้นแล้ว

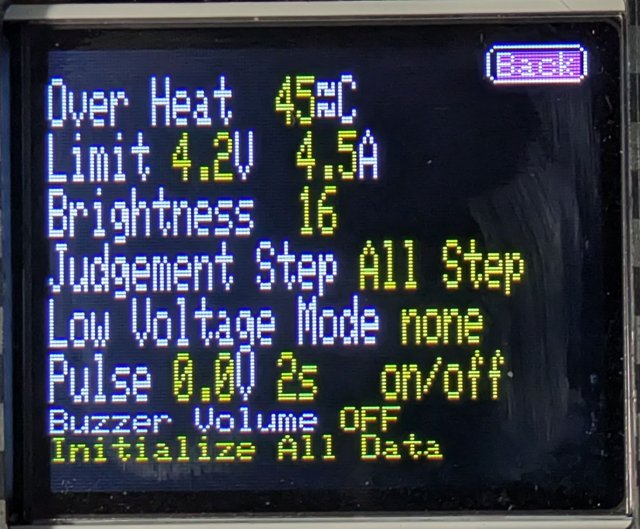

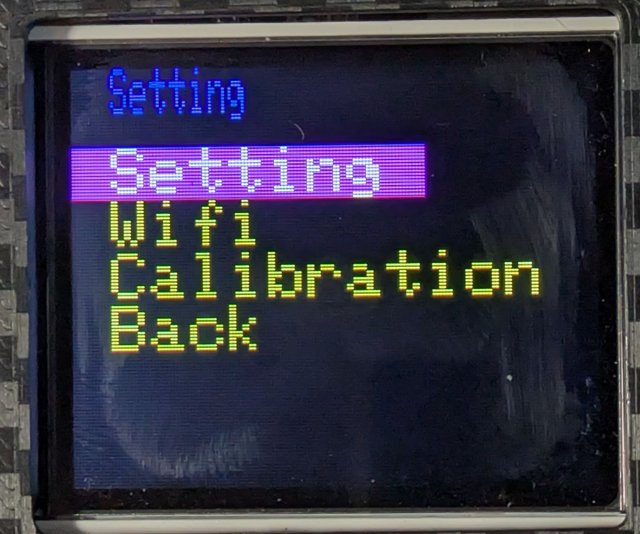

7. การตั้งค่าตัวเครื่อง (Setting)

รายการ	เนื้อหา
Over Heat	อุณหภูมิที่ใช้ตัดสินว่าเกิดความร้อนเกิน (Overheat) เมื่อถึงอุณหภูมินี้การหมุนจะหยุดลง และจะเริ่มทำงานใหม่เมื่ออุณหภูมิลดลง 3°C
Limit (แรงดันไฟฟ้าสูงสุด/กระแสไฟฟ้าสูงสุด)	แรงดันไฟฟ้าสูงสุดที่จ่ายให้กับมอเตอร์ และกระแสไฟฟ้าสูงสุดสำหรับตรวจจับกระแสเกิน ซึ่งจะมีความสำคัญเหนือกว่าแรงดันไฟฟ้าที่กำหนดไว้
ความสว่าง	ความสว่างของหน้าจอ (0-16) เมื่อถ่ายภาพด้วยสมาร์ทโฟน การลดค่าความสว่างลงอาจช่วยให้ภาพที่ออกมาดูดีขึ้น
ขั้นตอนการตัดสินใจ	จังหวะเวลาในการตัดสินค่าเป้าหมายจำนวนรอบ (Target RPM): Last Step／1st Step／All Step
Low Voltage Mode	ในระหว่างการรันอินด้วยแรงดันไฟฟ้าต่ำ (โดยทั่วไปต่ำกว่า 1.2V) อาจเกิดกรณีที่เศษผงแปรงถ่านเข้าไปอุดตันจนทำให้มอเตอร์หยุดทำงานกลางคัน ฟังก์ชันนี้จะตรวจจับเมื่อการหมุนหยุดลงและจ่ายแรงดันไฟฟ้าตามที่กำหนดไว้ที่นี่เป็นการชั่วคราวเพื่อเริ่มการทำงานใหม่ หากปล่อยให้แรงดันไฟฟ้าไหลผ่านในขณะที่มอเตอร์หยุดนิ่ง ขดลวดอาจเกิดความร้อนสูงเกินไปและทำให้มอเตอร์เสียหายได้ ฟังก์ชันนี้จึงช่วยป้องกันความเสียหายดังกล่าว เมื่อมอเตอร์เริ่มหมุนอีกครั้ง แรงดันไฟฟ้าจะกลับคืนสู่ค่าเดิม ฟังก์ชันนี้จะทำงานเฉพาะในขั้นตอนที่มีแรงดันไฟฟ้าต่ำกว่าค่าที่ตั้งไว้เท่านั้น และจะไม่ทำงานในโหมด Manual หากเลือก none จะเป็นการปิดใช้งาน
Pulse	แรงดันไฟฟ้าต่ำสุด/ช่วงเวลาดำเนินการ/รูปแบบ (on/off／Linear) ของการกระตุ้นด้วยพัลส์ (N_Pulse/R_Pulse)
Calibration	ไปยังหน้าการปรับเทียบ
Initialize All Data	รีเซ็ตการตั้งค่า ข้อมูลการปรับเทียบ และโปรแกรมทั้งหมด

หมายเหตุสำคัญ
หากดำเนินการ Initialize All Data ข้อมูลทั้งหมดรวมถึงโปรแกรมที่บันทึกไว้จะถูกลบออก โปรดสำรองโปรแกรมที่จำเป็นไว้ก่อนดำเนินการ

8. การปรับเทียบ (Calibration)

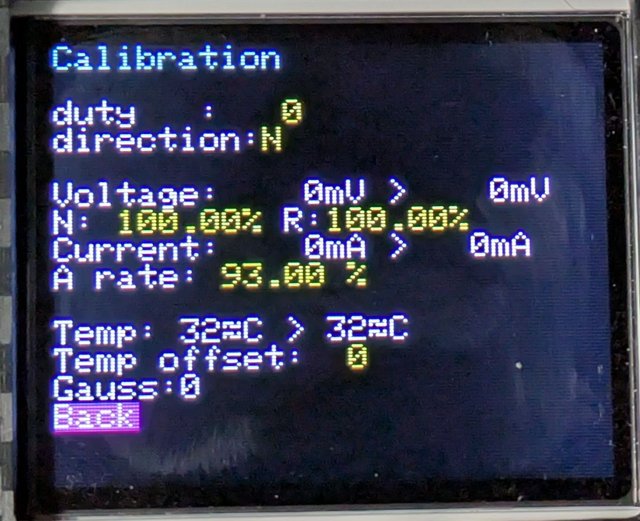

หน้าจอนี้ใช้สำหรับชดเชยค่า เมื่อค่าแรงดันไฟฟ้า กระแสไฟฟ้า และอุณหภูมิที่วัดได้ภายใน MBC2 มีความคลาดเคลื่อนจากค่าที่วัดได้จริงมากเกินไป

การปรับเทียบจะดำเนินการโดยใช้สูตรดังต่อไปนี้:

แรงดันไฟฟ้า	＝ แรงดันไฟฟ้าที่วัดได้ภายใน × อัตราการชดเชยแรงดันไฟฟ้า / 100
กระแสไฟฟ้า	＝ กระแสไฟฟ้าที่วัดได้ภายใน × อัตราการชดเชยกระแสไฟฟ้า / 100
อุณหภูมิ	＝ อุณหภูมิที่วัดได้ภายใน ＋ ค่าชดเชยอุณหภูมิ

หมายเหตุ
เมื่อมอเตอร์หมุน แรงดันไฟฟ้าและกระแสไฟฟ้าจะเกิดความผันผวนอย่างต่อเนื่องเนื่องจากผลของแรงเคลื่อนไฟฟ้าเหนี่ยวนำกลับ (Back EMF) และประกายไฟ (Spark) ในหน้าจอการทำงานของโปรแกรมจะมีการใช้ค่าเฉลี่ยถ่วงน้ำหนักเพื่อให้ดูข้อมูลได้ง่ายขึ้น แต่ในหน้าจอการปรับตั้งค่า (Calibration) จะแสดงค่าแรงดันไฟฟ้าที่วัดได้โดยตรง ดังนั้นหากทำการปรับตั้งค่าในขณะที่เชื่อมต่อมอเตอร์ โปรดปรับจูนโดยคำนึงถึงความผันผวนดังกล่าวด้วย

duty (ค่าดิวตี้, 0-8191) คือค่าที่บ่งบอกถึงกำลังในการหมุนมอเตอร์ ไม่ใช่ค่าแรงดันไฟฟ้าโดยตรง การปรับตั้งค่าและการควบคุมแรงดันไฟฟ้าจะดำเนินการโดยยึดตามค่าที่วัดได้จริงจากเซนเซอร์ INA226 เป็นหลักเสมอ

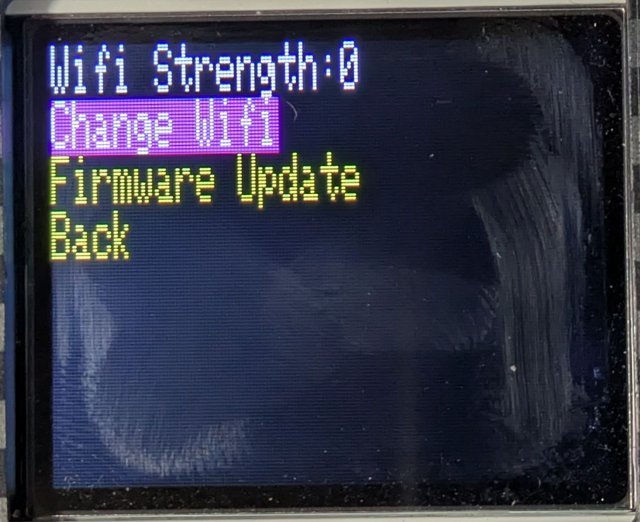

9. การตั้งค่า WiFi และการอัปเดตเฟิร์มแวร์

คุณสามารถตั้งค่าการเชื่อมต่อ WiFi และอัปเดตเฟิร์มแวร์ผ่าน WiFi ได้จากเมนูย่อย “Wifi” ในส่วนของ Setting

การเชื่อมต่อ WiFi (Change Wifi)

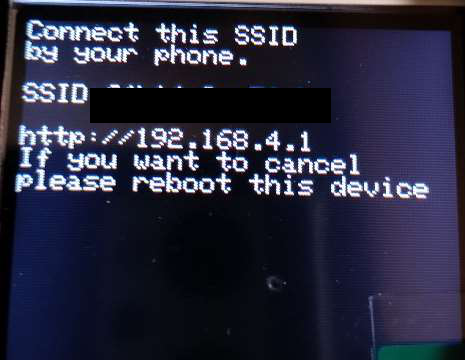

เมื่อเลือก “Change Wifi” ตัวเครื่อง MBC2 จะกลายเป็นจุดกระจายสัญญาณ (Access Point) ให้คุณเปิดการตั้งค่า WiFi บนสมาร์ทโฟนของคุณ แล้วเชื่อมต่อกับ SSID ที่ปรากฏขึ้น

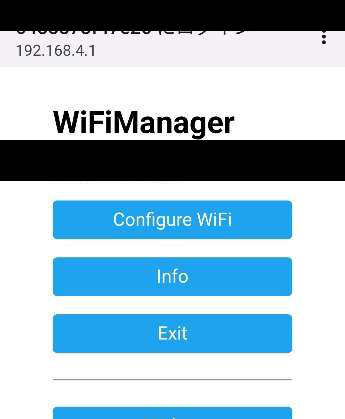

เมื่อเชื่อมต่อสมาร์ทโฟน หน้าจอการตั้งค่าจะปรากฏขึ้นโดยอัตโนมัติ (หรือเมื่อเปิดไปที่ http://192.168.4.1) ให้แตะที่ “Configure WiFi”

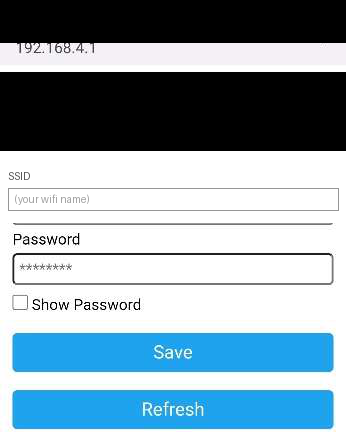

เลือก WiFi ที่คุณต้องการเชื่อมต่อ (เช่น WiFi ที่บ้าน) จากนั้นกรอกรหัสผ่านแล้วแตะ “Save”

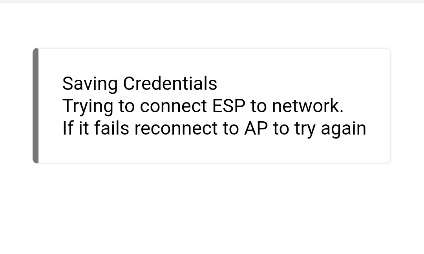

หลังจากนั้นสักครู่ หน้าจอของ MBC2 จะเปลี่ยนเป็นหน้าจอการตั้งค่า WiFi หากค่า WiFi Strength เป็น 1 หรือมากกว่า แสดงว่าการเชื่อมต่อสำเร็จ

หมายเหตุ
WiFi Strength จะแสดงค่าตั้งแต่ 0 ถึง 4 โดยจะแสดงเป็น 0 เมื่อไม่ได้เชื่อมต่อ

การอัปเดตเฟิร์มแวร์ (Firmware Update)

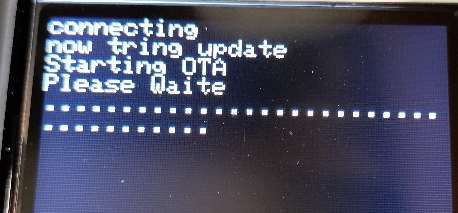

คุณสามารถอัปเดตเฟิร์มแวร์ให้เป็นเวอร์ชันล่าสุดผ่าน WiFi ได้ กรุณาตั้งค่า WiFi ให้เรียบร้อยก่อน ดำเนินการ

หากสำเร็จจะแสดงข้อความ success หากล้มเหลวจะแสดงข้อความ Failure ในกรณีที่ล้มเหลว กรุณาลองใหม่อีกครั้ง

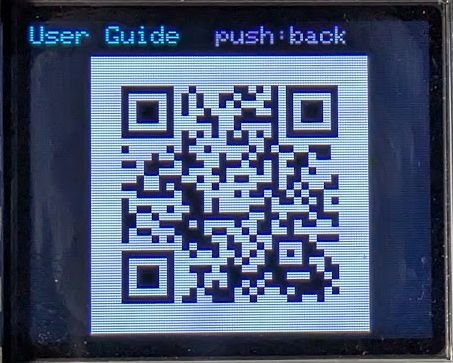

10. คู่มือการใช้งาน (QR Code)

เมื่อเลือก “User Guide” จากเมนู รหัส QR สำหรับคู่มือออนไลน์นี้ (หน้าที่คุณกำลังดูอยู่) จะปรากฏขึ้น คุณสามารถสแกนด้วยกล้องสมาร์ทโฟนเพื่อเปิดเว็บไซต์นี้ได้ทันที กดปุ่มหมุนเพื่อกลับไปยังเมนู
