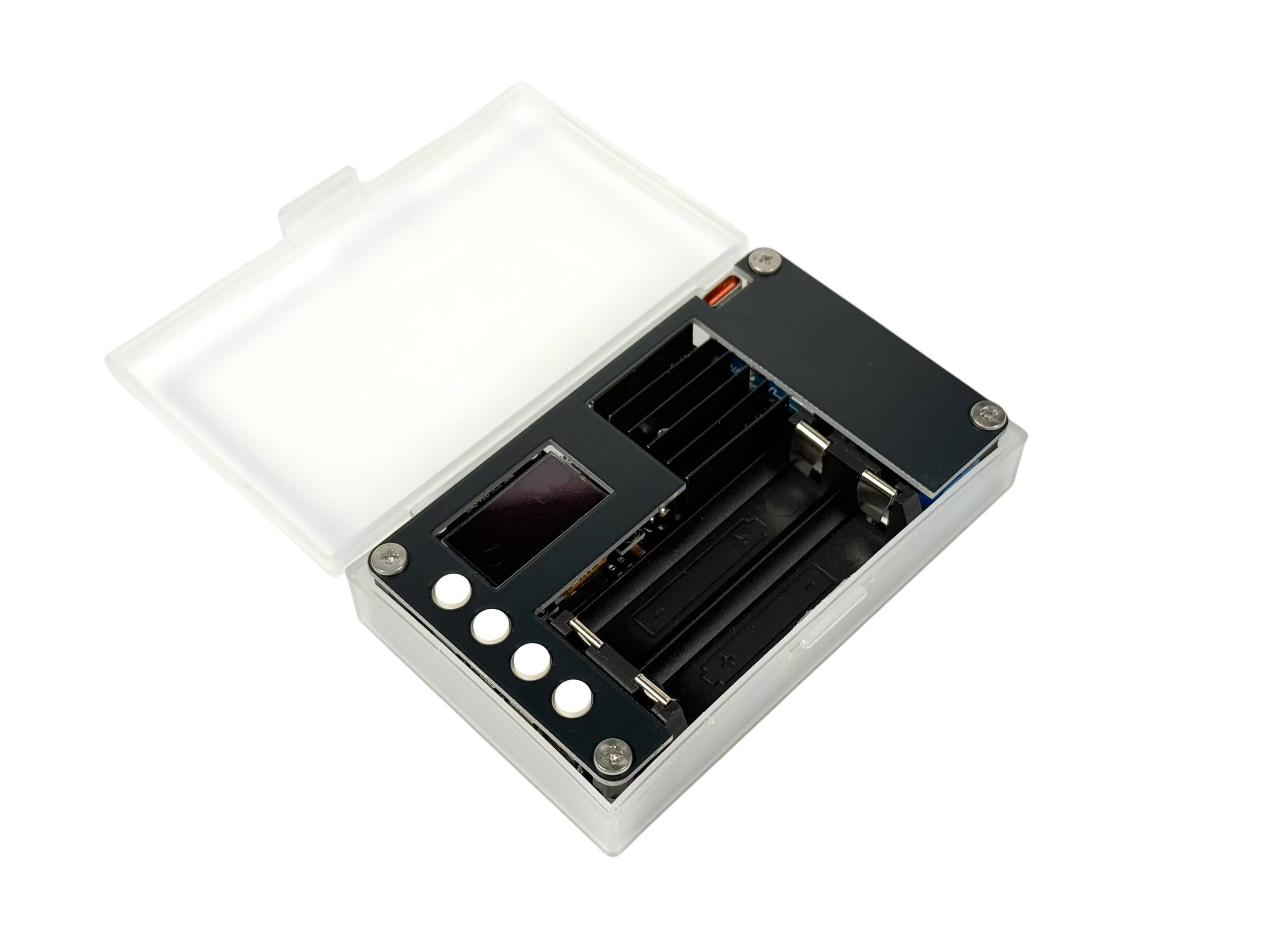

เครื่องทดสอบและวัดประสิทธิภาพแบตเตอรี่ พร้อมระบบชาร์จ–คายประจุอัตโนมัติ
REG PLANNING BATTERY MEASURE MINI อุปกรณ์สำหรับทดสอบและวัดประสิทธิภาพของแบตเตอรี่ โดยสามารถควบคุมกระบวนการ ชาร์จ (Charge), คายประจุ (Discharge) และวัดกำลังไฟ (Power Measurement) ได้อย่างเป็นระบบ
ตัวเครื่องรองรับการทำงานแบบอัตโนมัติผ่านโหมด V-ADJ และ ALKALINE พร้อมฟังก์ชัน Δ Peak Charging และการวัดกำลังไฟหลังผ่านกระบวนการที่กำหนด ช่วยให้สามารถทดสอบแบตเตอรี่ด้วยเงื่อนไขเดียวกันและนำผลที่ได้มาเปรียบเทียบกันได้ง่ายขึ้น
เหมาะสำหรับผู้ที่ต้องการ ตรวจสอบสภาพแบตเตอรี่ คัดเลือกแบตเตอรี่ และวิเคราะห์ประสิทธิภาพของแบตเตอรี่แต่ละก้อน อย่างเป็นระบบ
จุดเด่นของ BATTERY MEASURE MINI
⚡ V-ADJ — ระบบชาร์จและคายประจุอัตโนมัติ
โหมด V-ADJ สามารถกำหนดแรงดันสิ้นสุดการคายประจุ หรือ SV (Discharge Stop Voltage) ได้
เมื่อใส่แบตเตอรี่ เครื่องจะตรวจสอบแรงดันและเลือกกระบวนการเริ่มต้นโดยอัตโนมัติ
- แรงดันแบตเตอรี่สูงกว่า SV + 0.04V → เริ่มจากการคายประจุ
- แรงดันแบตเตอรี่ต่ำกว่า SV + 0.04V → เริ่มจากการชาร์จ
ช่วยให้สามารถกำหนดขั้นตอนการทดสอบแบตเตอรี่แต่ละก้อนให้เป็นไปในรูปแบบเดียวกันได้
🔋 DP — Δ Peak Charging
รองรับการชาร์จแบบ −Δ Peak Detection
เมื่อเปิด DP ON เครื่องจะตรวจจับจุด −Δ Peak และหยุดการชาร์จโดยอัตโนมัติ
เหมาะสำหรับการใช้งานที่ต้องการนำแบตเตอรี่ไปใช้งานหรือทดสอบต่อ หลังจากชาร์จเสร็จทันที
สามารถตั้งค่า SDP ได้ โดยค่าพื้นฐานคือ
0.003V / Cell
ตัวอย่างสำหรับแบตเตอรี่ 2 Cell:
0.003V × 2 = 0.006V
🔧 DP OFF — ชาร์จและคายประจุตามแรงดันที่กำหนด
เมื่อเลือก DP OFF เครื่องจะทำงานตามลำดับ:
Charge → ถึงแรงดันที่กำหนด → Discharge → ถึงค่า SV
รูปแบบการทำงานนี้เหมาะสำหรับการวัดที่ต้องการให้สภาวะของแบตเตอรี่ใกล้เคียงกับการใช้งานจริงมากขึ้น
📊 MS — Automatic Power Measurement
ฟังก์ชัน MS สำหรับการวัดกำลังไฟโดยอัตโนมัติ
เมื่อเปิด MS ON เครื่องจะเข้าสู่กระบวนการวัดตามเงื่อนไขของโหมดที่เลือก
กรณี DP ON
หลังจากการชาร์จสิ้นสุด เครื่องจะเริ่มการวัดโดยอัตโนมัติ
กรณี DP OFF
เครื่องจะคายประจุจนถึงแรงดันที่กำหนด จากนั้นจึงเริ่มการวัดโดยอัตโนมัติ

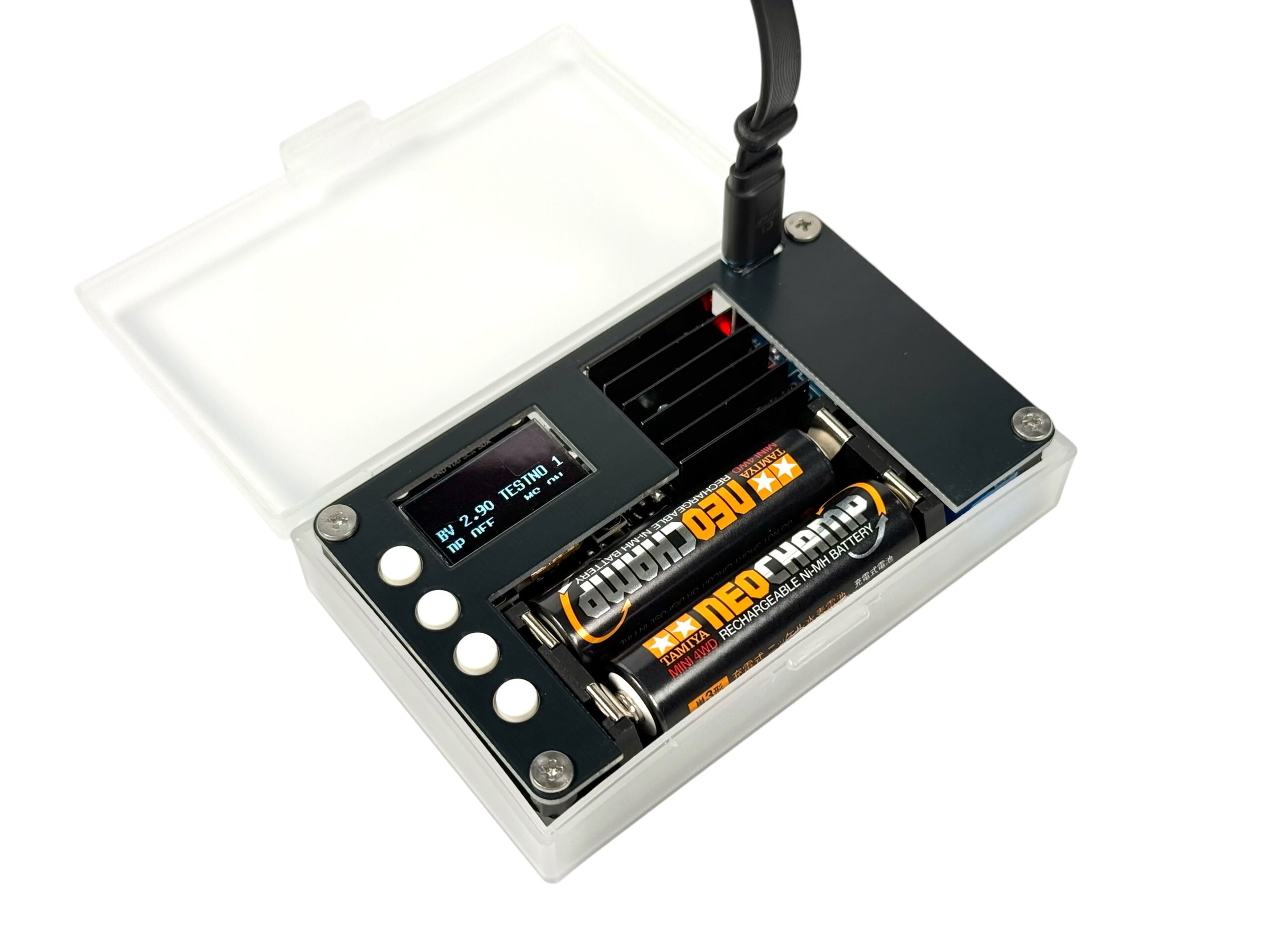

ระหว่างการวัด หน้าจอจะแสดง TESTNO และสามารถกำหนดจำนวนครั้งในการทดสอบต่อเนื่องได้ตั้งแต่
1–6 ครั้ง
หากเลือก MS OFF เครื่องจะจบกระบวนการโดยไม่มีการวัดกำลังไฟ
🔋 ALKALINE Mode
โหมดสำหรับการวัด แบตเตอรี่อัลคาไลน์โดยเฉพาะ
เครื่องจะตรวจสอบแรงดันของแบตเตอรี่เทียบกับค่า SV ก่อนเริ่มการวัด
- หากแรงดันแบตเตอรี่สูงกว่า SV
→ คายประจุลงมาจนถึง SV แล้วจึงเริ่มการวัด - หากแรงดันแบตเตอรี่ต่ำกว่า SV
→ เริ่มการวัดทันที
🎛️ Manual Adjustment
สำหรับผู้ที่ต้องการปรับแรงดันแบบละเอียด ตัวเครื่องมีฟังก์ชันปรับแบบแมนนวลประมาณ ±0.01V
สามารถใช้งานได้ในช่วง:
- หน้าจอเลือกโหมด เมื่อใส่แบตเตอรี่ครั้งแรก
- เมื่อหน้าจอแสดง END
การควบคุมทำได้ง่ายด้วยการกดปุ่มค้าง:
＋ กดค้าง → Charge
− กดค้าง → Discharge
เครื่องจะทำงานเฉพาะในขณะที่กดปุ่มค้างเท่านั้น
🔌 USB Type-C และ USB PD
ใช้ USB Type-C เป็นแหล่งจ่ายไฟ
- USB Type-C 5V
- รองรับ USB PD สูงสุด 20V
- กระแสชาร์จสูงสุด 2A พร้อมการปรับกระแสอัตโนมัติ
- กระแสคายประจุสูงสุด 3A
หมายเหตุ: กระแสชาร์จจริงขึ้นอยู่กับ USB Adapter ที่นำมาใช้งาน
🖥️ ควบคุมง่ายด้วย 4 ปุ่ม
ตัวเครื่องออกแบบให้ควบคุมการทำงานผ่านปุ่มด้านหน้า 4 ปุ่ม
| ปุ่ม | ฟังก์ชัน |
|---|---|
| ① | เลือก Mode |
| ② ＋ | เพิ่มค่า / Charge แบบ Manual |
| ③ − | ลดค่า / Discharge แบบ Manual |
| ④ | ยืนยัน / จบการทำงาน |
เมื่อเชื่อมต่อ USB ตัวเครื่องจะเปิดทำงาน และสามารถเลือกโหมดที่ต้องการได้ทันที
📋 ลำดับการทำงานโดยสรุป
V-ADJ + DP ON + MS ON
ตรวจสอบแบตเตอรี่ → Charge / Discharge ตามเงื่อนไข → Δ Peak Charge → วัดกำลังไฟอัตโนมัติ
เหมาะกับการทดสอบหลังการชาร์จโดยตรง
V-ADJ + DP OFF + MS ON
ตรวจสอบแบตเตอรี่ → Charge → Discharge ถึง SV → วัดกำลังไฟอัตโนมัติ
เหมาะกับการทดสอบที่ต้องการให้สภาวะของแบตเตอรี่ผ่านกระบวนการที่กำหนดก่อนวัด
⚠️ ข้อควรระวังในการใช้งาน
- เชื่อมต่อ USB ก่อนใส่แบตเตอรี่
- ตรวจสอบว่า LED สีแดงภายในตัวเครื่องดับแล้ว ก่อนใส่แบตเตอรี่
- ขณะชาร์จและคายประจุ ตัวเครื่องและแบตเตอรี่อาจมีความร้อนสูงขึ้น
- ระวังความร้อน การถูกลวก และความเสี่ยงจากไฟไหม้
- ควรใช้งานในบริเวณที่เหมาะสมและมีการระบายความร้อนเพียงพอ
REG PLANNING BATTERY MEASURE MINI
อุปกรณ์สำหรับผู้ที่ต้องการทดสอบแบตเตอรี่อย่างเป็นระบบ
ควบคุมได้ทั้ง Charge / Discharge / Δ Peak / Power Measurement
พร้อมระบบอัตโนมัติที่ช่วยให้การทดสอบแต่ละครั้งอยู่ภายใต้เงื่อนไขเดียวกัน
ตั้งค่า → ทดสอบ → วัดผล → เปรียบเทียบ
| น้ำหนัก | 120 กรัม |
|---|
